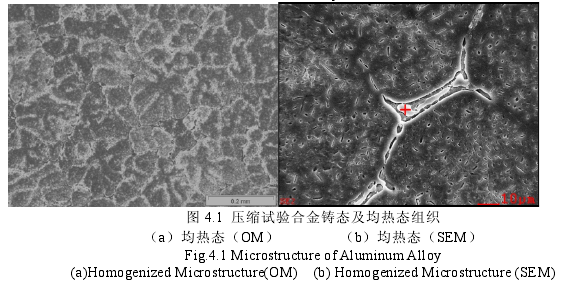

鋁合金均勻化處理后的組織如圖 4.1 所示。圖 4.1（a）為合金均勻化后的 OM 形貌，從圖中可見，合金均勻化后晶粒粗大，平均尺寸約為 65μm。圖 4.1（b）為合金均勻化后的 SEM 微觀形貌，從圖中可見，均勻化處理后第二相發(fā)生溶解，但在晶界區(qū)域還殘留有部分未溶解的第二相，如圖 4.1（b）所示，隨后對這些殘余相進行能譜分析，結(jié)果如圖 4.2 所示。新型鋁合金均勻化處理后的 X-ray 物象分析結(jié)果如圖 4.3 所示。

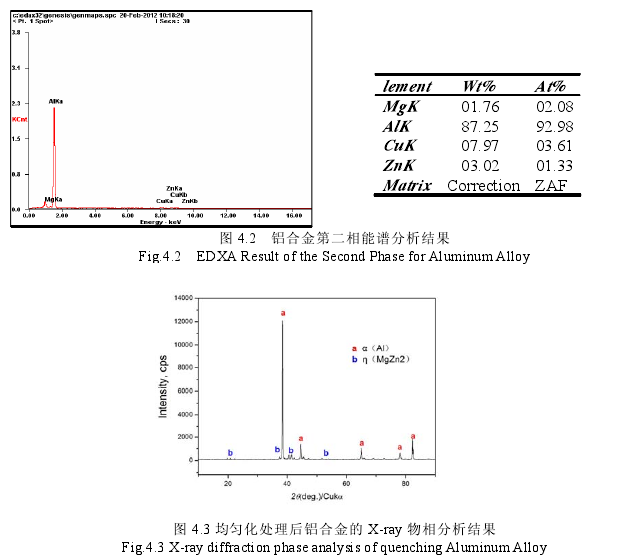

從圖 4.2 中可以看出，第二相內(nèi)含有 Al、Zn、Mg 和 Cu 這四種元素，Cu 的含量最高達到 7.97%，Zn、Mg 含量都沒有達到合金設計含量，因此說明晶界殘余相為富 Cu相。而通過圖 4.3 中對均勻化處理后試樣的物相分析結(jié)果可以看出，鋁合金的晶界殘余相主要是富 Cu 的η相。
