2、 結(jié)果與討論

2． 1 不同改性劑對消泡劑理化性質(zhì)的影響

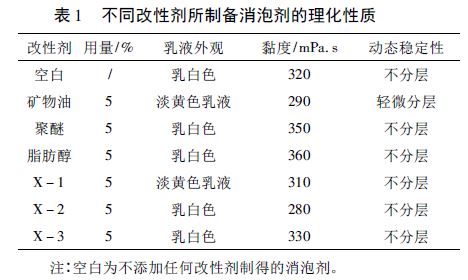

表1列舉了不同改性劑制得的消泡劑乳液的外觀、粘度以及動態(tài)穩(wěn)定性，為避免添加量方面的不一致，本次實驗固定改性劑的添加量為5%，從表中可見，聚醚、脂肪醇、X－3對乳液粘度均有不同程度的增加，而礦物油，X－2對乳液有降粘作用，加入改性劑所制得的消泡劑除礦物油外基本上沒有改變消泡劑的穩(wěn)定性， 3000r /min 離心15min 不分層，達(dá)到質(zhì)量要求。

2． 2 不同改性劑及其用量對消泡劑性能的影響

本實驗采用礦物油，聚醚，脂肪醇以及改性有機硅系列對公司現(xiàn)有的造紙專用有機硅消泡劑進行改進，下文分別討論了不同種類改性劑及其用量對消泡劑性能的影響。

2． 2． 1 礦物油改性及其用量對消泡劑性能的影響

礦物油是早期應(yīng)用較廣泛的消泡劑之一，由于適用面窄，目前已較少使用，最近有文獻(xiàn)報道其能降低消泡劑的粘度提高消泡劑的滲入和擴散能力，使消泡劑易于在泡沫中擴散進而進入泡沫壁，加快消泡速度。

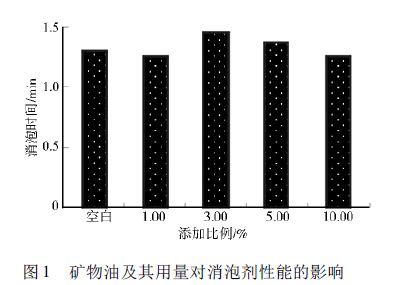

本文選用加入不同重量比礦物油，考察其對乳液有機硅消泡劑的作用，結(jié)果見圖1，空白代表未加改性劑時的乳液，相對于空白組，礦物油在紙廠黑液起泡液中未顯示有增效作用。說明礦物油類改性消泡劑不適用紙廠黑液起泡體系。

2． 2． 2 聚醚改性及其用量對消泡劑性能的影響

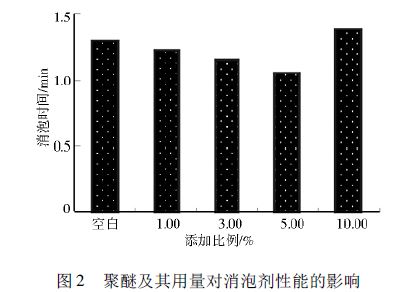

聚醚的加入量對消泡劑性能的影響見圖2，結(jié)果表明: 聚醚改性后制得的消泡劑乳液對紙廠黑液泡沫的消除呈現(xiàn)先快后慢的趨勢，但整體效果不明顯，有可能是聚醚加入量的增加導(dǎo)致乳液體系粘度上升使性能降低。

2． 2． 3 脂肪醇改性及其用量對消泡性能的影響

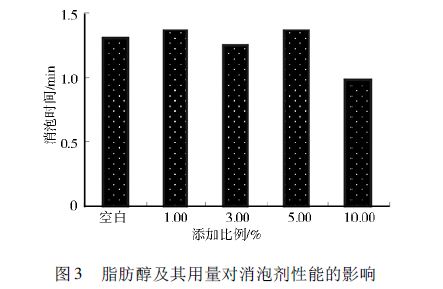

本實驗中使用的的脂肪醇是含有12～18 碳的高碳醇，高碳醇乳化形成的O/W 型消泡劑目前在造紙工業(yè)的抄造工序中應(yīng)用廣泛。由于高碳醇價格較為低廉，為了降低目前有機硅消泡劑的成本，本實驗選用高碳醇代替部分硅油，以期獲得同等或更好消泡性能的消泡劑(見圖3) 。

由圖3 所示，結(jié)果表明脂肪醇改性制得的消泡劑對紙廠黑液泡沫沒有協(xié)同作用。另外，李薇雅等發(fā)現(xiàn)，脂肪醇對聚硅氧烷乳液體系具有穩(wěn)定作用，目前實驗尚未發(fā)現(xiàn)穩(wěn)定性方面區(qū)別，有待繼續(xù)考察。
