改性有機硅應(yīng)用于消泡劑領(lǐng)域的當(dāng)屬聚醚改性硅油，聚醚改性硅油是在憎水的二甲基硅油鏈中引入親水聚醚鏈而得到的一種新型硅油。親水的聚醚鏈段賦予其水溶性，疏水的二甲基硅油鏈段賦予其低表面張力，使聚醚硅油兼容了聚醚和二甲基硅油二者的優(yōu)點，表現(xiàn)為表面張力低，耐高溫以及對酸堿穩(wěn)定，廣泛應(yīng)用于勻泡劑、化妝品添加劑、涂料流平劑、消泡劑等領(lǐng)域。本文選用三種不同結(jié)構(gòu)的聚醚改性硅油( X － 1、X － 2、X － 3) 代替部分二甲基硅油制得消泡劑乳液，考察了不同替代量對消泡劑性能的影響。

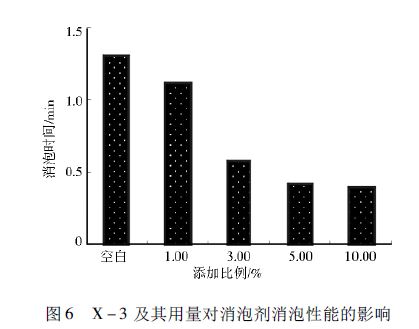

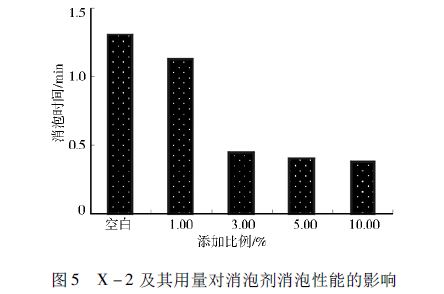

實驗表明三種改性劑的加入對有機硅乳液的消泡性能均有較大程度的增效作用( 圖4、圖5、圖6) 。X － 1 改性劑在加入量為1% 時對于黑液泡沫增效不明顯，直到加入量增加至5% 時，消泡速度才增加一倍。改性劑X － 2，X － 3 對乳液具有相似的增效作用，加入量為3%時，對紙廠黑液消泡速度增加一倍，在取得相同效果的情況下比X － 1 用量少，隨著兩改性劑用量增加消泡速度進一步增加，但增加至10%時變化不明顯。

2． 3 實際應(yīng)用情況

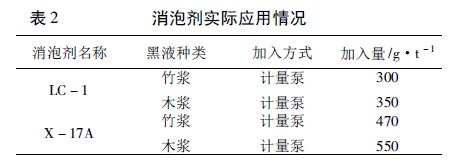

根據(jù)2． 2 分析結(jié)果以及成本考慮，選用X－3改性劑，用量5%對公司有機硅消泡劑進行改進，并實際應(yīng)用于福建某紙廠，與福建某廠X － 17A 消泡劑對紙廠竹漿黑液和木漿黑液進行比較測試。結(jié)果如表2 所示，在同一消泡程度標(biāo)準(zhǔn)下，改性LC－1的用量在竹漿黑液和木漿黑液中均少于X－17A，消泡效果良好。

3、 結(jié)論

通過加入不同改性劑對公司自產(chǎn)消泡劑進行改進研究發(fā)現(xiàn)，礦物油、聚醚、脂肪醇對黑液泡沫作用不明顯; 改性有機硅系列對公司消泡劑增效作用顯著，特別是改性劑X －2，X － 3，添加量只需5%就能達到預(yù)期的效果，綜合考慮效果、成本等因素，中試選用改性劑X －3，添加量5%作為改進條件。產(chǎn)品實際應(yīng)用情況表明，通過改進的消泡劑具有比常規(guī)有機硅消泡劑用量少，消泡效率高等特點，應(yīng)用效果顯著。
