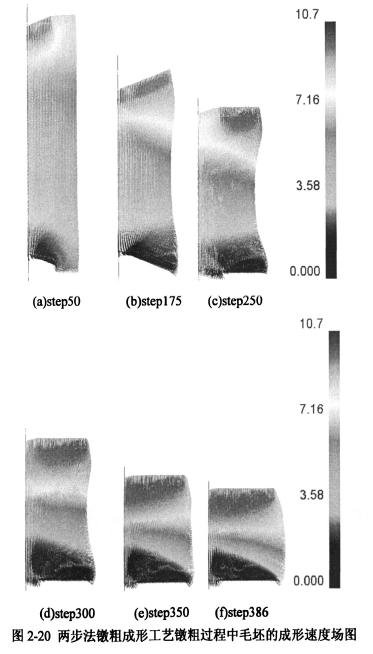

圖2．20中列出的是L=Omm，圓錐形砧砧角為2l。時(shí)，即變形最均勻時(shí)，H／D=2．5坯料采用兩步法鐓粗成形工藝過程中毛坯的成形速度場分布。

鐓粗過程中，上砧作為主動模具，下砧固定不動，坯料上端面為主動變形區(qū)，下端面為被動變形區(qū)，因此從圖中可以看出上端坯料的流動速度遠(yuǎn)遠(yuǎn)大于下端坯料的流動速度。(a)．(b)圖中坯料在上砧作用下，同時(shí)向毛坯內(nèi)部和側(cè)表面流動，側(cè)表面金屬流動相對于中心處容易，使得毛坯出現(xiàn)凹坑；(c)．(d)圖中更換平砧后，毛坯上下端面的金屬流動再一次開始貼模，未完全貼模時(shí)，毛坯向中心流動更快，完全貼模后，毛坯內(nèi)部的金屬向外流動更容易，故貼模過程中凹坑先增大后減小；(c)．(f)圖中平砧繼續(xù)下壓，完成鐓粗工序，上下端面的金屬在摩擦的作用下，向側(cè)表面流動較為緩慢，毛坯側(cè)表面的金屬受到內(nèi)部金屬的作用向外流動的速度較大，使得凹坑消失。
