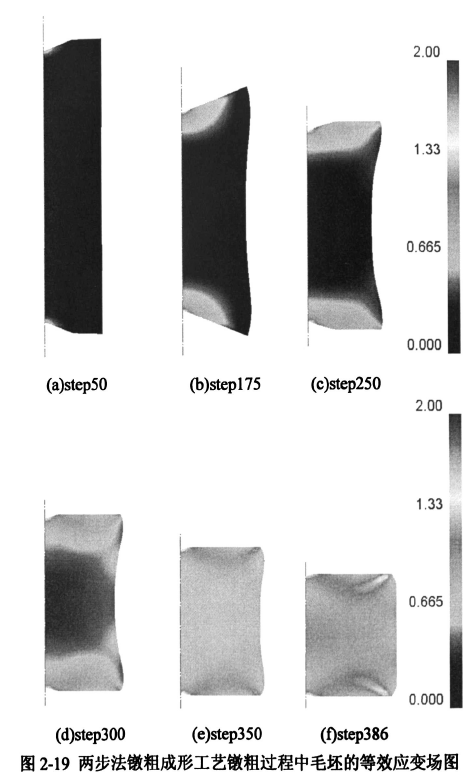

圖2．19中列出的是L-=13mm，圓錐形砧錐角為2l°時(shí)，即變形最均勻時(shí)，H／D-2．5坯料采用兩步法鐓粗成形工藝過(guò)程中毛坯的等效應(yīng)變場(chǎng)分布(a)圖所示圓錐形砧開(kāi)始作用于坯料的上、下端面，坯料上、下端面處的金屬逐漸開(kāi)始貼模，此時(shí)坯料的上、下端面難變形區(qū)處的金屬開(kāi)始發(fā)生塑性變形，其他區(qū)域的坯料基本上不發(fā)生變形；(b)圖所示坯料流動(dòng)至完全貼模狀態(tài)時(shí)，坯料上下端面處的塑性變形區(qū)逐漸增大，此時(shí)坯料的大變形區(qū)和小變形區(qū)的金屬發(fā)生較小的變形；(c)圖所示更換為平砧后，在平砧的作用下，坯料端面未發(fā)生變形的金屬也開(kāi)始發(fā)生塑性變形了，同時(shí)在難變形區(qū)的金屬作用下，變形過(guò)程逐漸向坯料內(nèi)部擴(kuò)展，此時(shí)坯料的外表面出現(xiàn)明顯的凹坑現(xiàn)象；(d)圖所示為坯料完全和平砧接觸時(shí)，坯料上下端面的金屬幾乎全部發(fā)生了變形，坯料內(nèi)部金屬也逐漸開(kāi)始屈服，此時(shí)凹坑現(xiàn)象依舊存在；(e)圖所示為平砧和坯料完全接觸后繼續(xù)下壓，明顯看出坯料內(nèi)部的金屬發(fā)生大面積的發(fā)生塑性變形，此時(shí)凹坑現(xiàn)象逐漸開(kāi)始減?。?f)所示為完成鐓粗后的毛坯的內(nèi)部金屬的等效應(yīng)變分布圖，可以看出此時(shí)毛坯的等效應(yīng)變分布很均勻，凹坑現(xiàn)象幾乎消失。

由上述分析可見(jiàn)，兩步法鐓粗成形工藝的第一步錐形砧的鐓粗主要使上下端面的難變形區(qū)的金屬產(chǎn)生了塑性變形，第二步平砧的鐓粗主要使坯料小變形區(qū)和大變形區(qū)的金屬產(chǎn)生了塑性變形，從而保證坯料整體發(fā)生了變形，避免出現(xiàn)未變形的區(qū)域。
