LSP44四閥板四通快速換向閥

產品分類：換向閥

LSP44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。

訂購熱線：0510-88818999

跟此產品相關的產品

: LSP23N型三通快速換向閥

: LSP23V型三通快速換向閥

: LSP23A型三通快速換向閥

產品詳情

產品信息 /PRODUCT INFORMATION

概述

LSP44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。增加了先快速截止后快速換向功能，可以省略雙閥板煤氣換向閥前的快速切斷，并可省略快速切斷的打開過程。因此，特別適用于蓄熱式加熱爐煤氣的快速換向。

執行標準

LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

主要技術參數

規格范圍	400~1200mm	單程動作時間	<2 s
適用介質	空氣、煤氣、煙氣	許用環境溫度	-10~+60℃
許用介質壓力	<0.012MPa	驅動介質壓力	壓縮空氣或氮氣0.4~0.6MPa
許用介質溫度	-10~+250℃	執行機構形式	氣缸

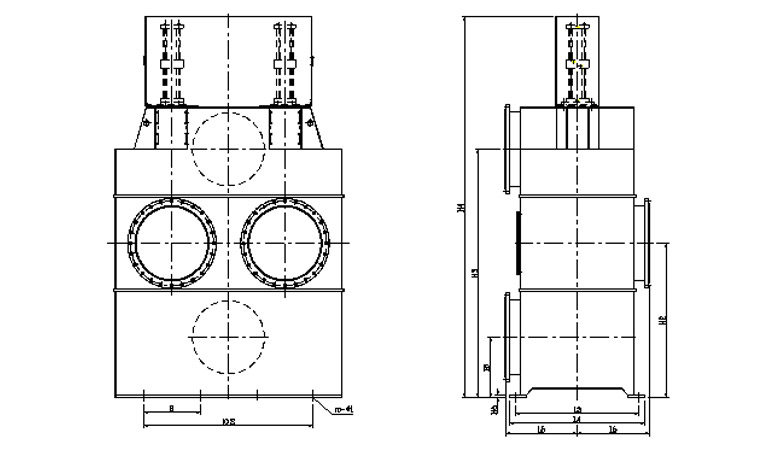

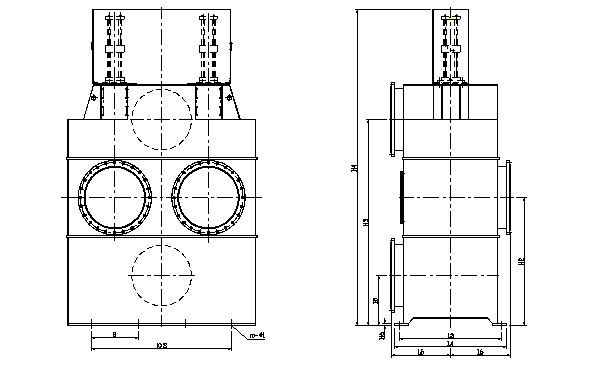

LSP44四閥板四通快速換向閥外形圖

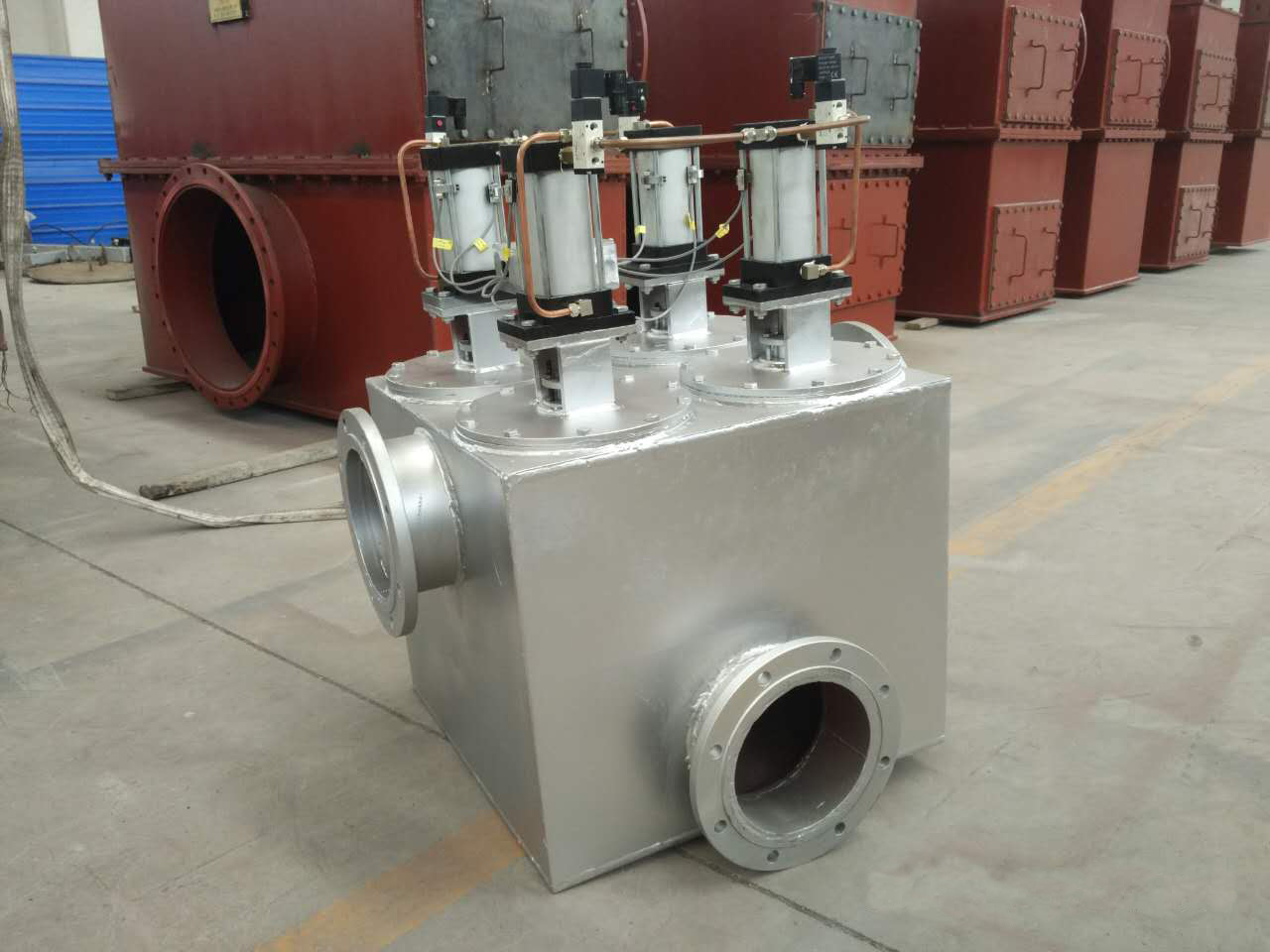

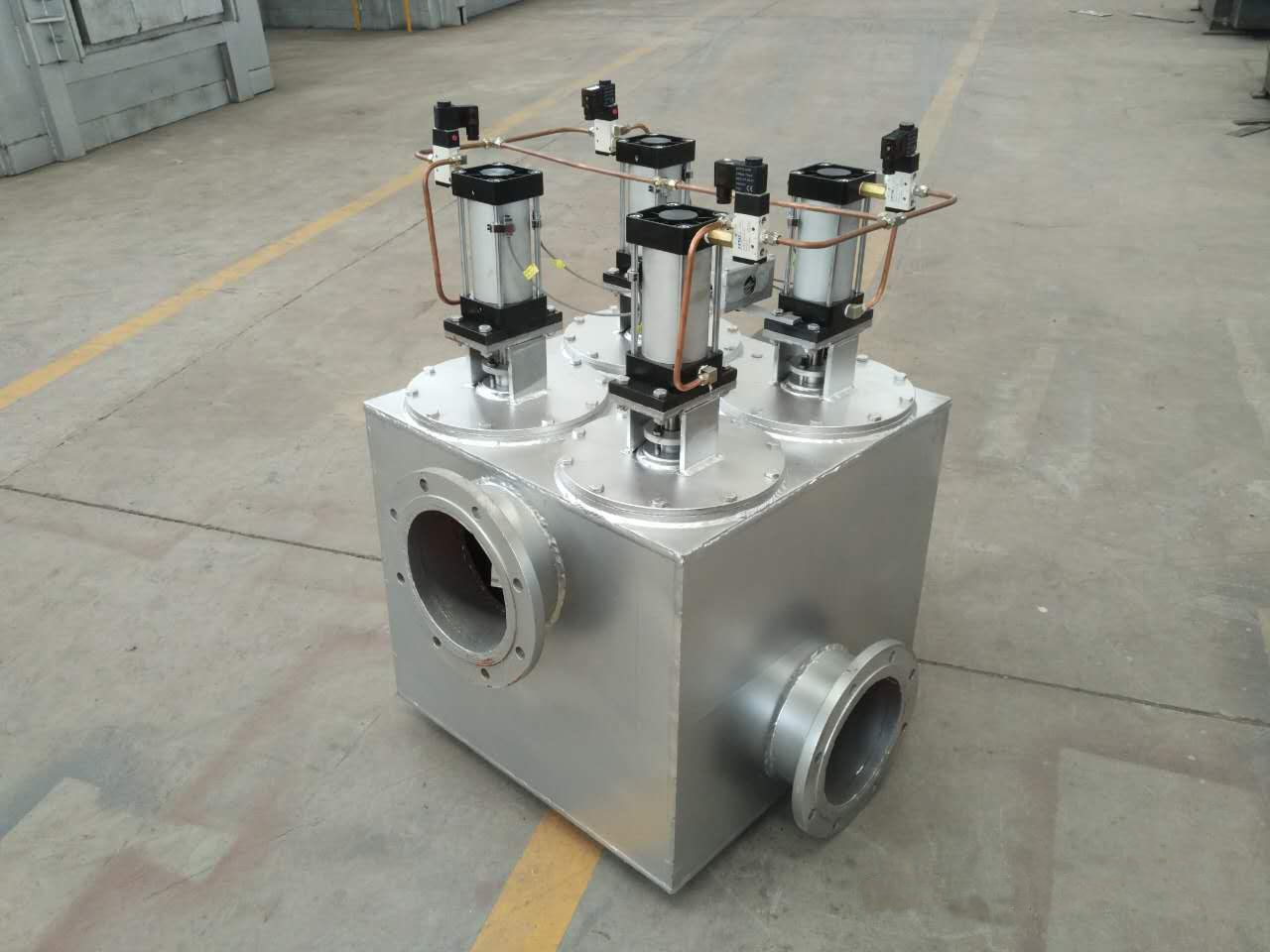

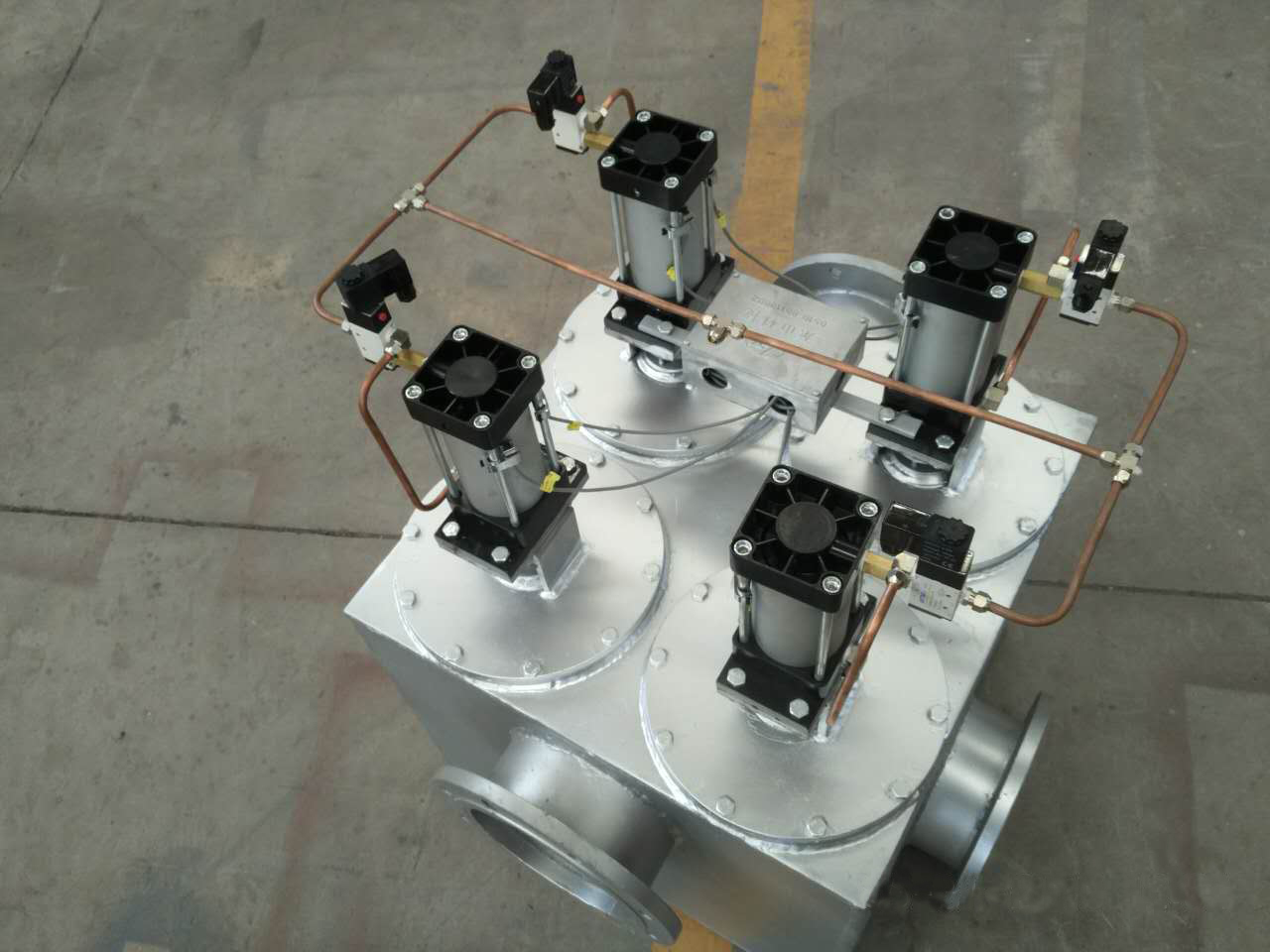

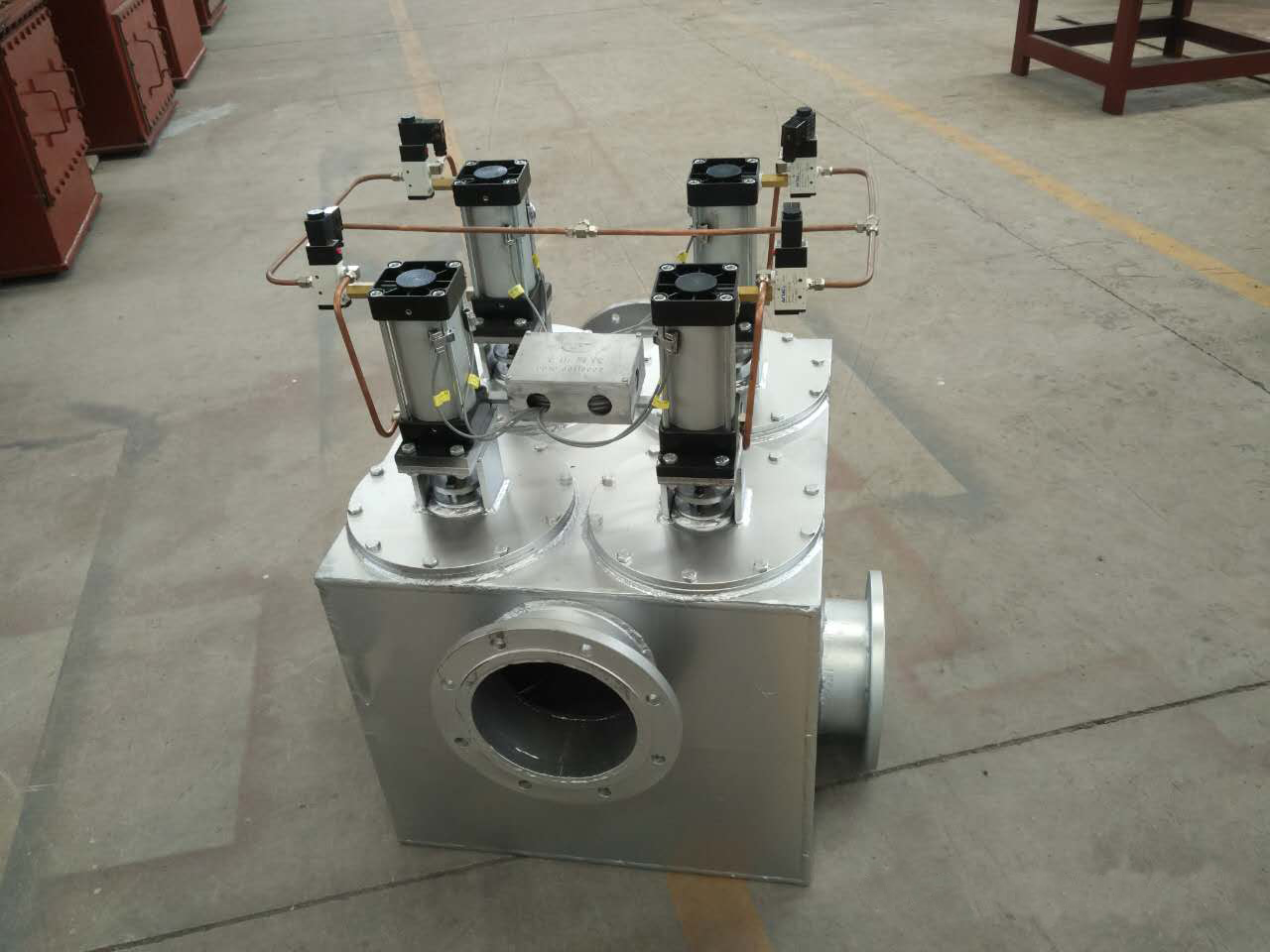

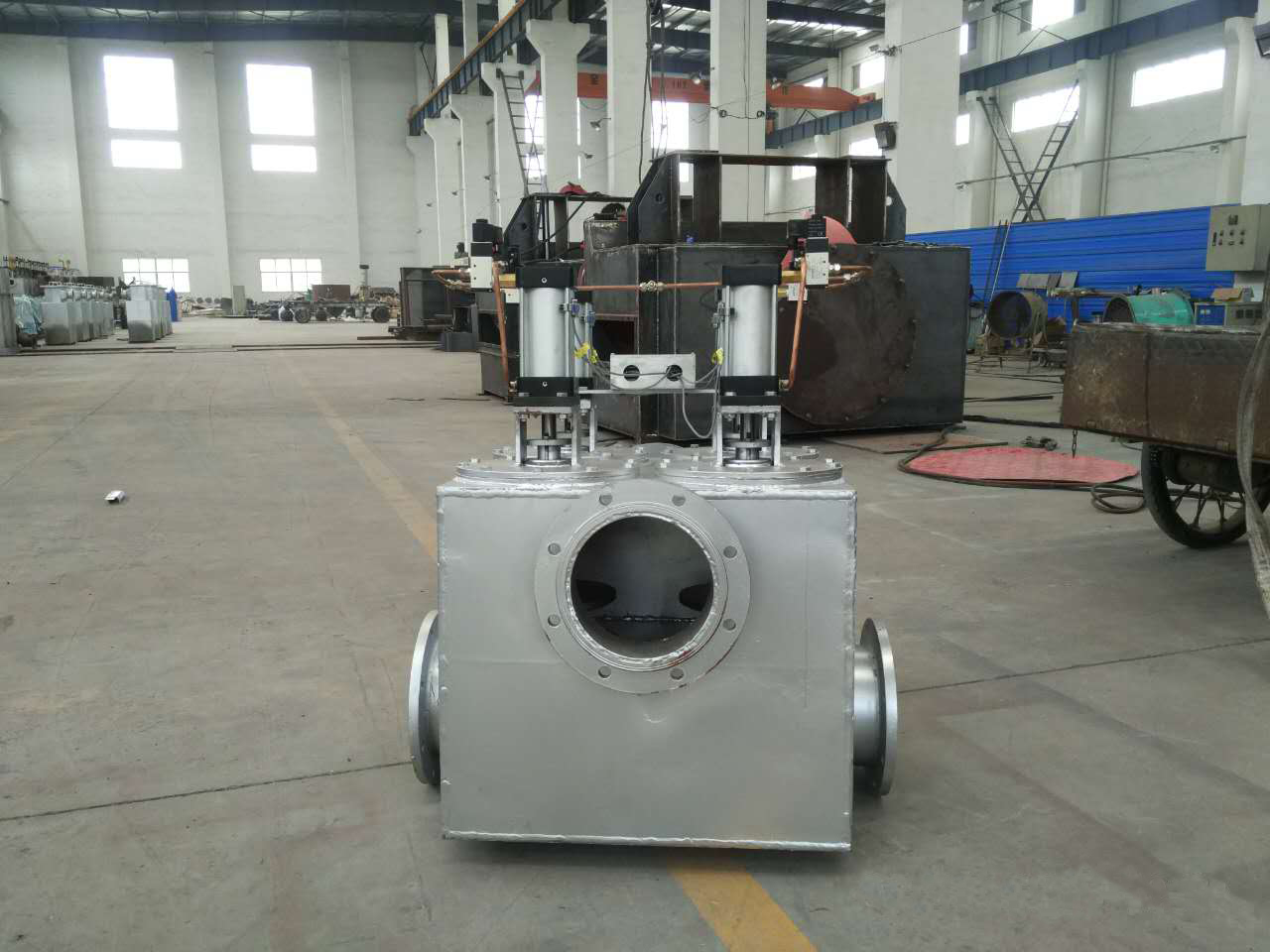

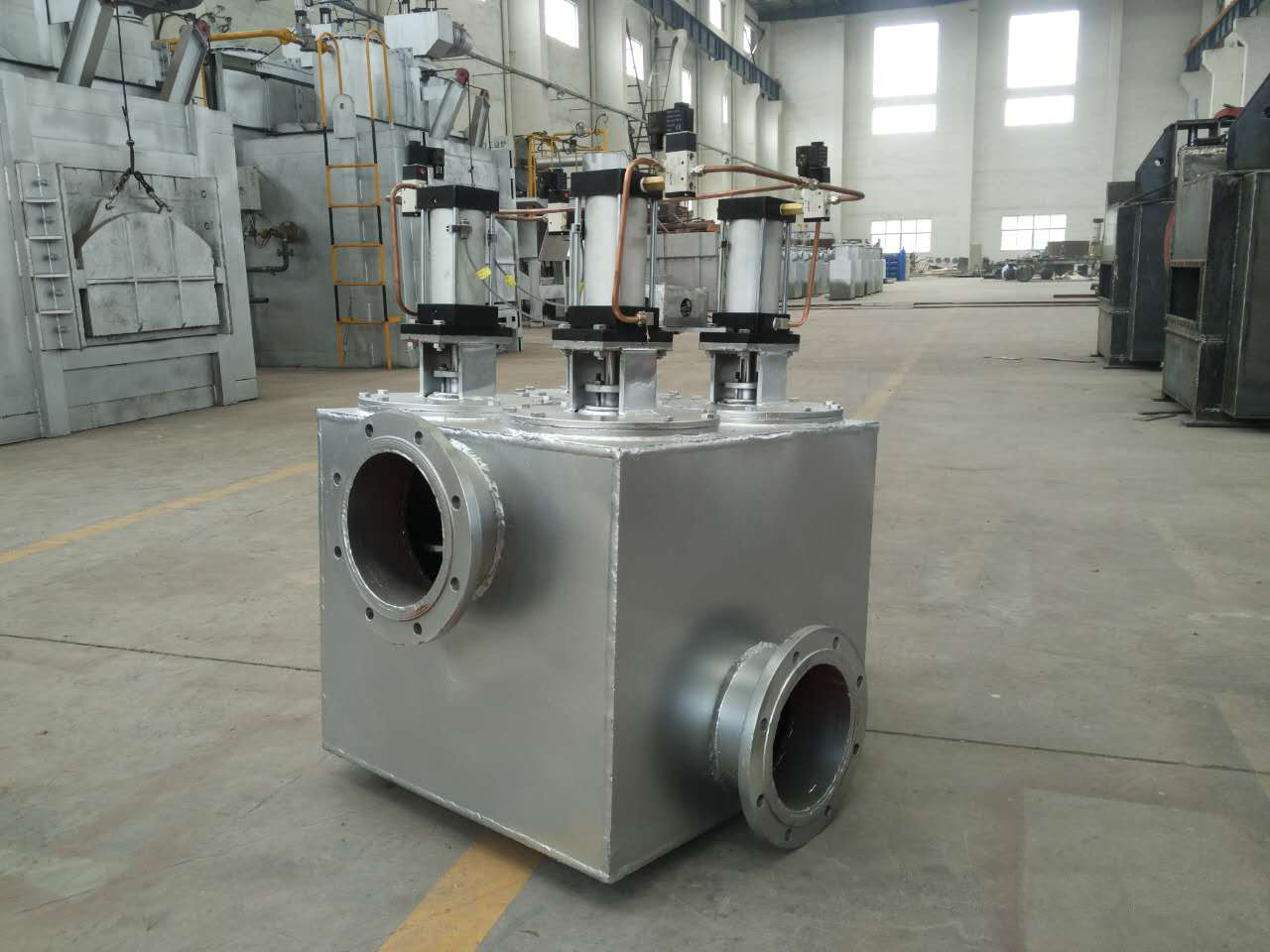

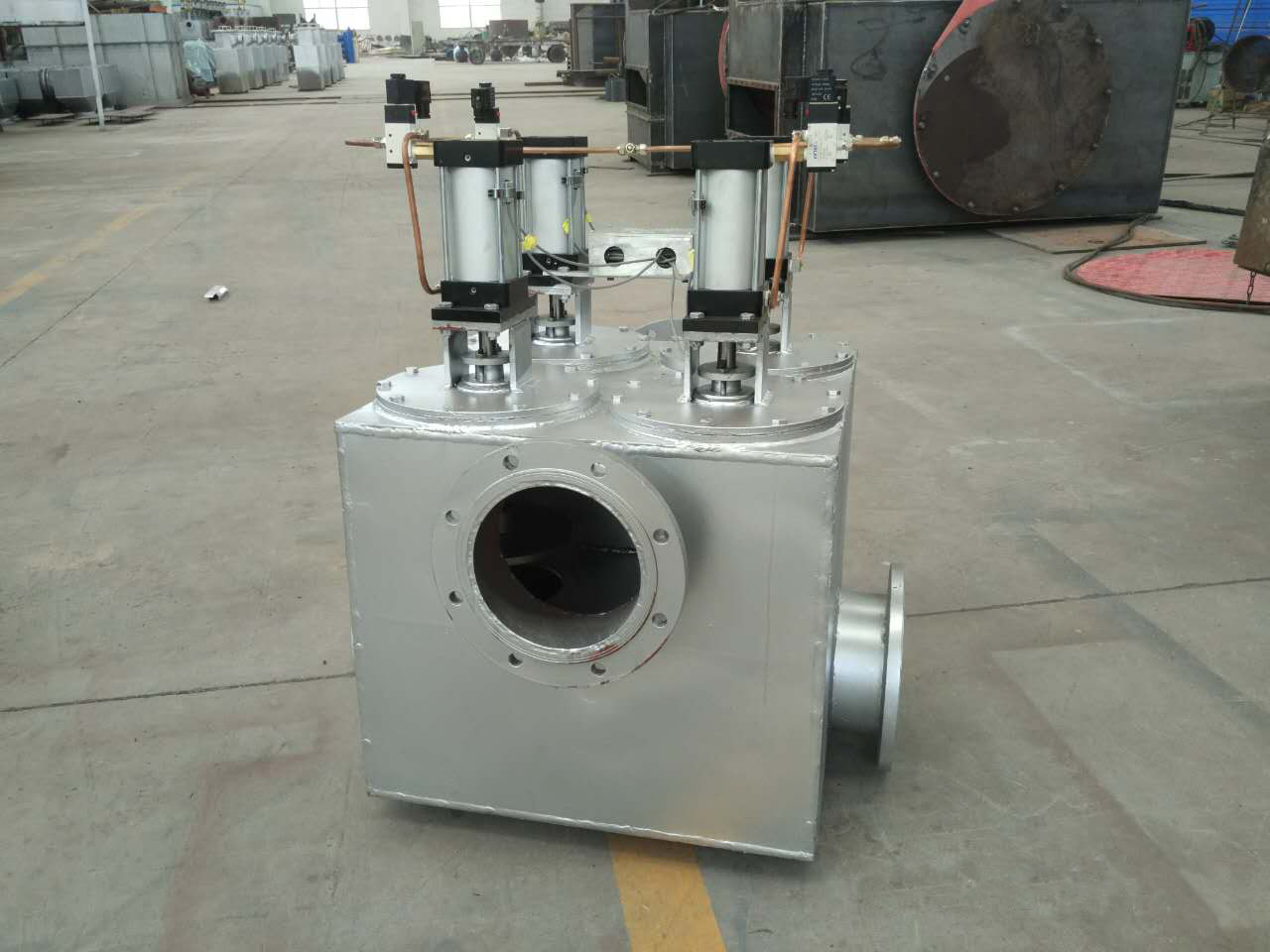

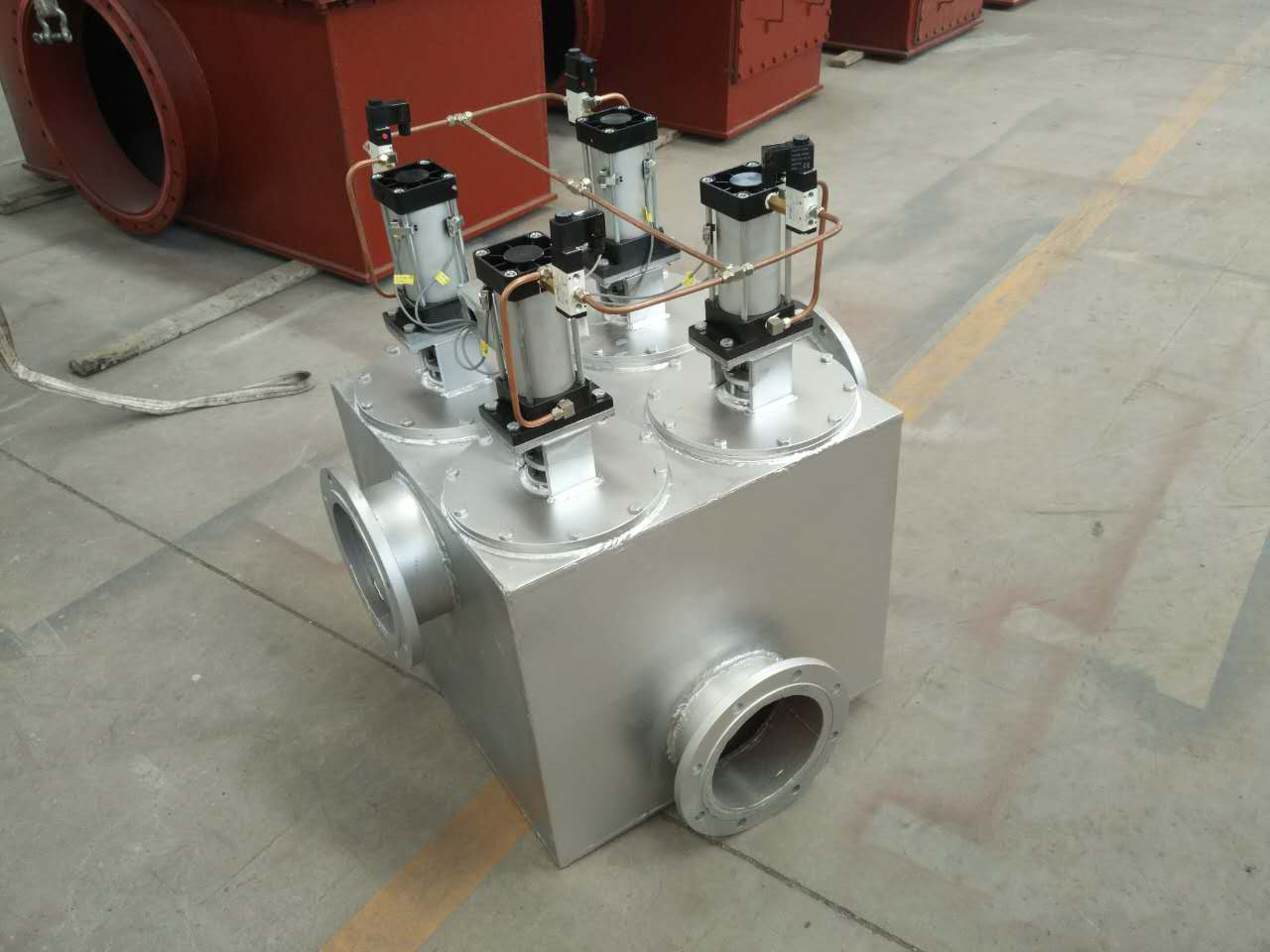

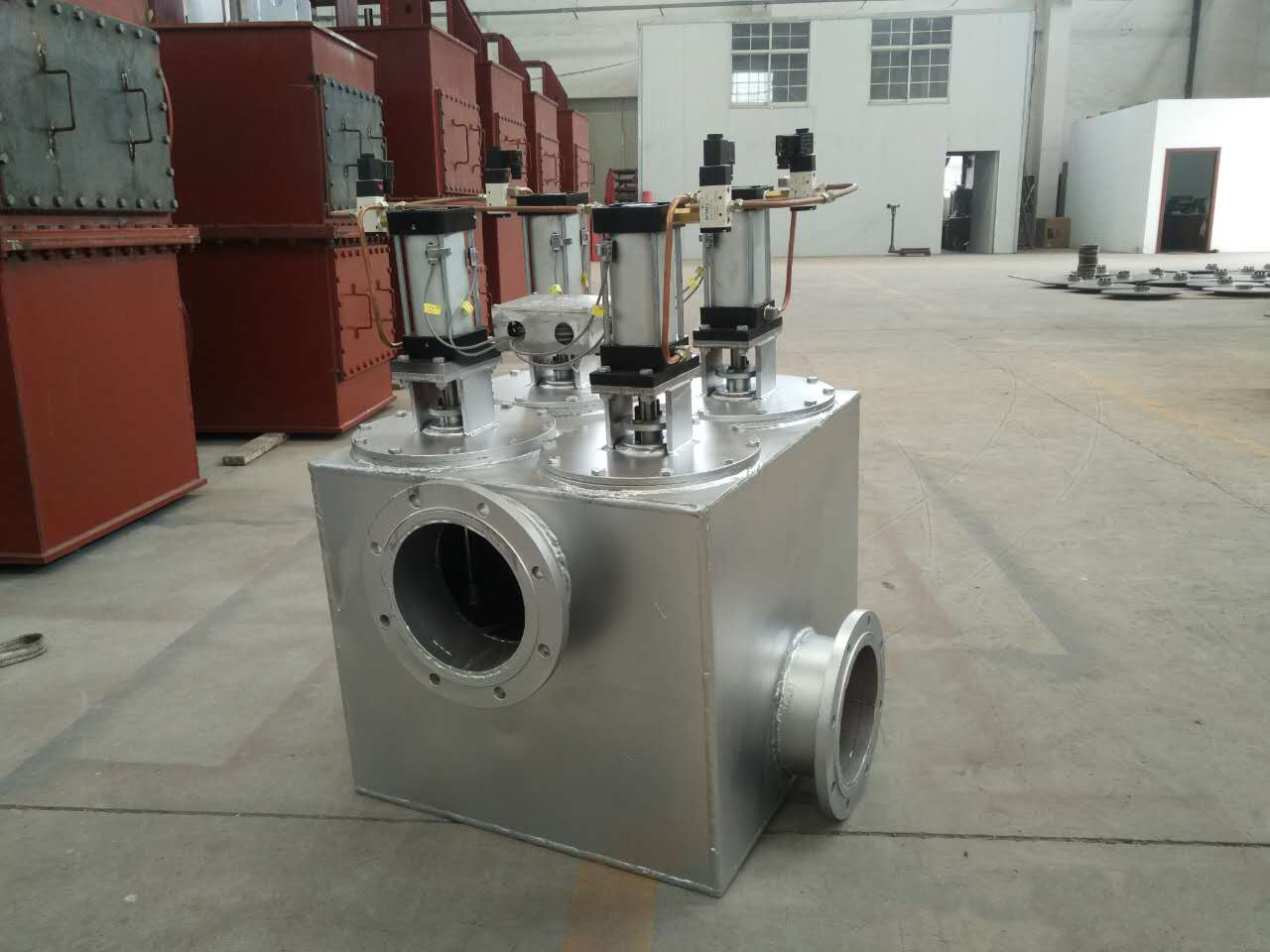

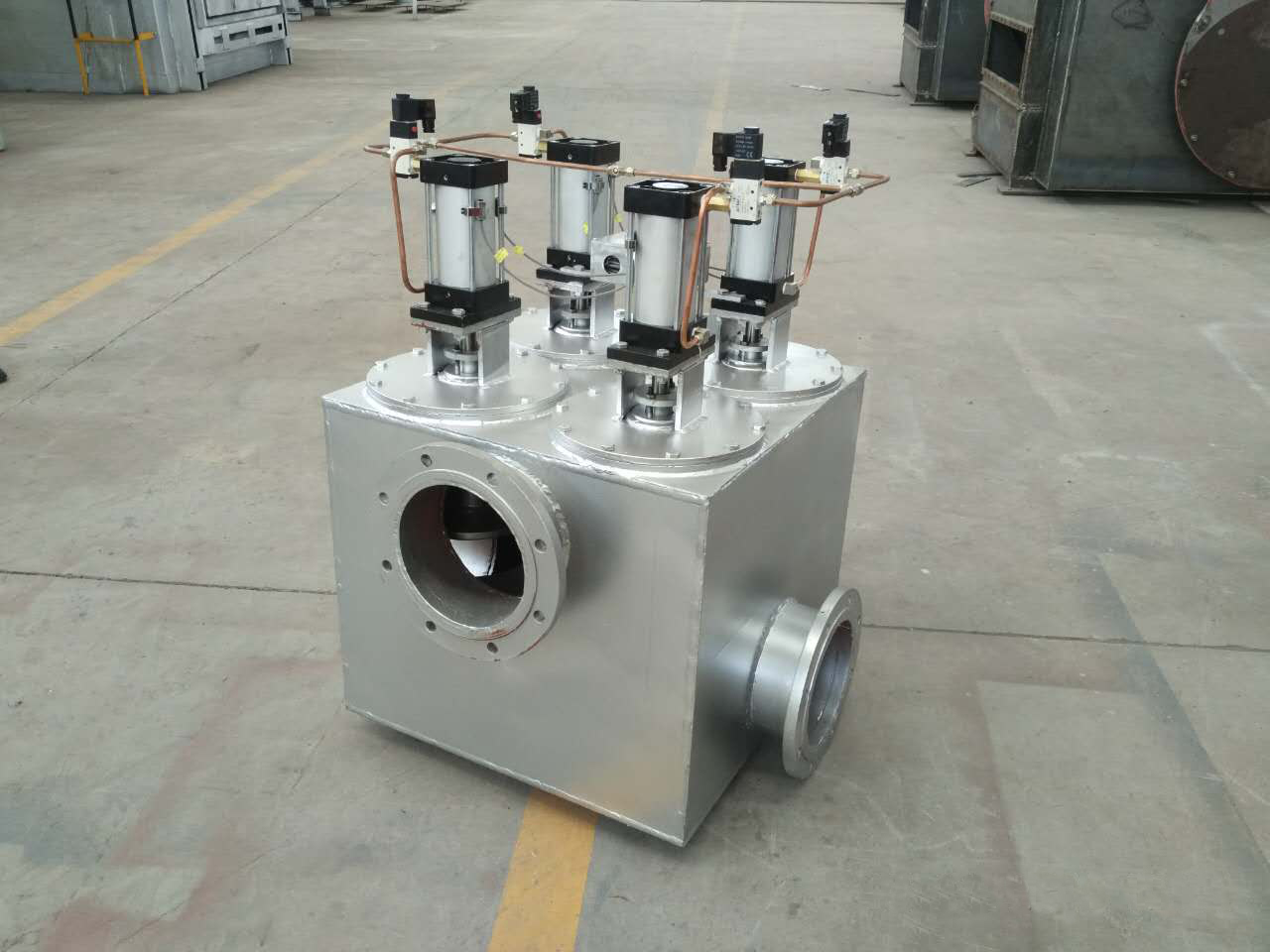

產品實體圖片











規格	L1	L2	L3	L4	L5	H1	H2	H3	H4
DN400	800	1640	900	1000	550	400	1000	1600	2544
DN500	900	1840	1000	1100	600	450	1150	1850	2931
DN600	1000	2040	1100	1200	650	500	1300	2100	3250
DN700	1100	2240	1200	1310	700	580	1480	2380	3650
DN800	1200	2440	1300	1410	750	630	1630	2630	3996
DN900	1300	2640	1400	1510	800	700	1800	2900	4416
DN1000	1400	2840	1500	1610	850	750	1950	3150	4766
DN1200	1600	3240	1700	1810	950	800	2200	3600	5290

規格	H5	D1	D2	K	S	m	t	n	d
DN400	20	540	495	3	400	8	34	16	23
DN500	24	645	600	3	450	8	34	16	23
DN600	24	755	705	3	500	8	34	20	26
DN700	28	860	810	3	550	8	34	24	26
DN800	28	975	920	3	600	8	34	24	30
DN900	30	1075	1020	3	650	8	34	24	30
DN1000	30	1175	1120	3	700	8	34	28	30
DN1200	30	1375	1320	3	800	8	34	32	30

注：進、出口方向可根據用戶要求靈活組合，若未在訂貨時聲明，則按（基本）圖所示制造。

閥門流量系數C值

規格DN(mm)	400	500	600	700	800	900	1000	1200
流量系數C	7400	11500	17000	23900	31900	41000	49000	7300

安裝須知

1、LSP44系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

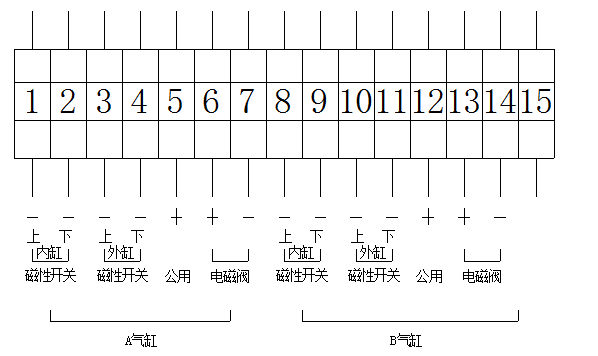

電控接線圖

LSP44系列

換向閥、快切閥設備主要應用企業：

寶鋼、沙鋼、濟鋼、首鋼、三鋼、天鋼、包鋼、宣鋼、新余鋼鐵、南鋼、梅鋼、錫鋼、青島鈺也、貴陽特殊鋼、新?lián)徜?、長治鋼鐵公司、承德鋼鐵公司、崇利鋼鐵廠、唐山半壁店鋼廠、唐山銀豐鋼鐵公司、唐山寶新鋼鐵公司、津西鋼鐵公司、遵化鋼鐵公司、江蘇鐵本鋼鐵公司、石家莊鹿泉鋼廠、鄭州增奇新鋼鐵公司、無錫西姆萊斯鋼管有限公司、無錫宏達重型鍛件廠、濮陽耐火材料廠、蕪湖鑄管有限公司(蕪湖鋼鐵廠)；

酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；

無錫斯貝歇爾鋼管有限公司、酒鋼集團翼鋼責任有限公司、河北吉泰特鋼集團有限公司、大冶華鑫鋼業有限公司、上海九天鋼鐵有限公司、唐山泰豐中板有限公司、福建三金鋼鐵有限公司、無錫華麗特種鋼管有限公司、陜西略陽鋼鐵有限責任公司、撫順佳業機械制造有限公司、沈陽市長城工業電爐廠、貴陽特殊鋼有限責任公司、山東日照鋼鐵有限公司、華菱漣鋼、新冶特鋼有限公司無縫管廠、無錫金聲鍛造有限公司等。

換向閥、快切閥設備主要選用單位：

中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。

【如需詳細了解LSP44四閥板四通快速換向閥的產品信息或技術信息，可掃下二維碼：技術工程師—徐工】
