LSP12切斷閥

產品分類：換向閥

LSP12切斷閥系列由單作用氣缸驅動，結構簡單、運動件少。盤閥板與密封圈采用硬接觸、軟密封、無相對磨擦。所以，該閥具有密封可靠、動作時間短、無泄漏、工作壽命長等優點。

訂購熱線：0510-88818999

跟此產品相關的產品

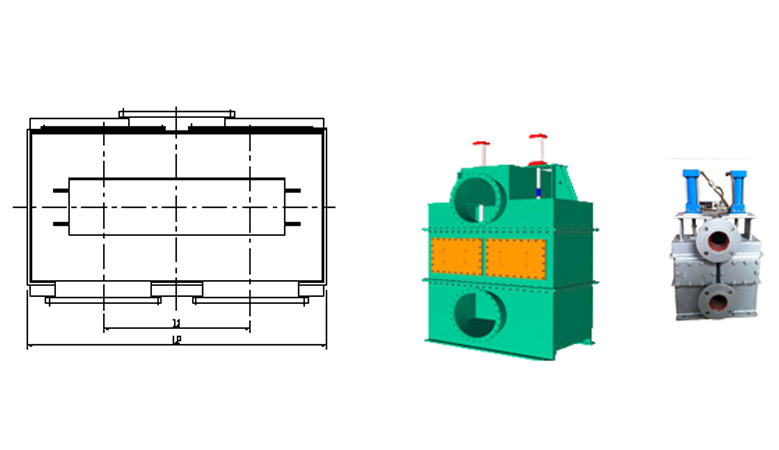

: LSP44四閥板四通快速換向閥; LSP44系列四閥板四通快速換向閥是在LSP24系列雙閥板四通快速換向閥基礎上的改進型產品。繼承了雙閥板閥結構簡單、運動件少、以密封可靠、動作時間短、無泄漏、工作壽命長等優點。

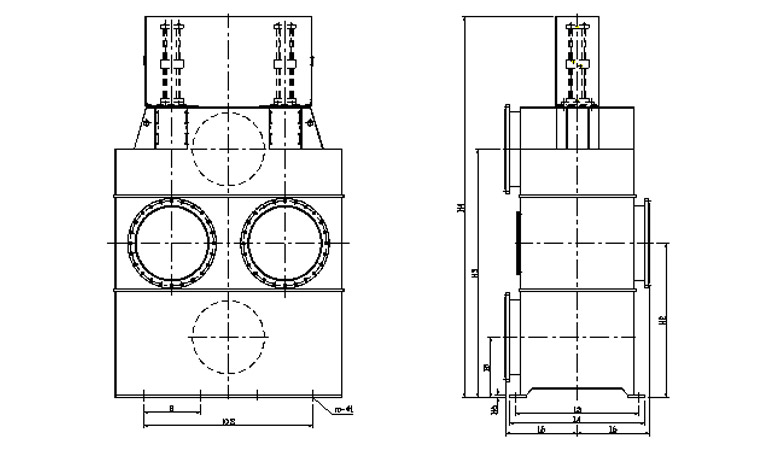

: LSP24雙閥板四通快速換向閥; LSP24系列雙閥板四通快速換向閥由于結構簡單、運動件少、盤閥板與密封圈無相對磨擦，所以密封可靠、動作時間短、無泄漏、工作壽命長。該閥的許多優點正適合采用蓄熱式燃燒系統的各種爐窯，用以完成集中換向等功能。

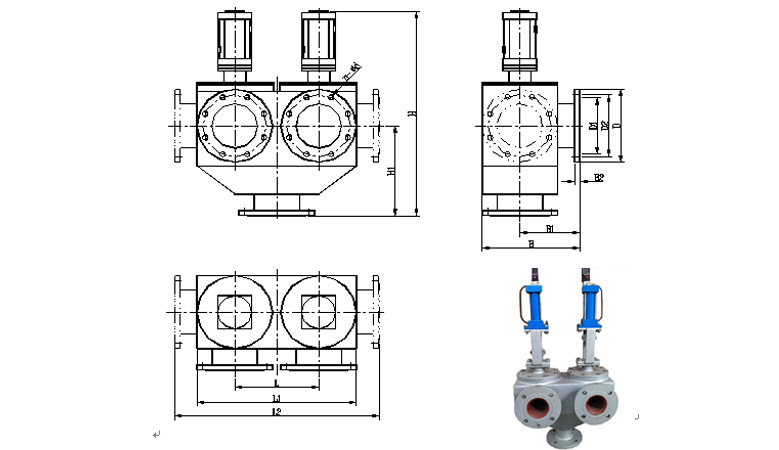

: LSP23三通快速換向閥

產品詳情

產品展示 /PRODUCT EXHIBITION

LSP12h型切斷閥

LSP12切斷閥

規格	A	B	C	D	H	D1	D2	n	d
DN80	230	329	12	186	680	185	150	4	18
DN100	230	329	12	186	720	205	170	4	18
DN150	310	380	12	222	830	260	225	8	18
DN200	450	554	18	330	970	315	280	8	18
DN250	538	650	18	375	1060	370	335	12	18
DN300	628	740	18	440	1150	435	395	12	23

注：安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

閥門流量系數C值

規格DN(mm)	80	100	150	200	250	300
流量系數C	1200	1800	2300	3500	3900

概述

LSP12切斷閥系列由單作用氣缸驅動，結構簡單、運動件少。盤閥板與密封圈采用硬接觸、軟密封、無相對磨擦。所以，該閥具有密封可靠、動作時間短、無泄漏、工作壽命長等優點。驅動氣缸是單作用式（即彈簧復位式），電磁閥得電，氣源壓縮彈簧閥門打開，電磁閥失電，彈簧復位閥門快速關閉，可作為安全切斷閥用。獨特的高進、低出結構設計，在關閉狀態時，有效利用流通介質壓力壓緊閥板。

執行標準

LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。

LSP12J型切斷閥

規格	A	B	H	D1	D2	D3	n	d
DN80	159	159	600	185	150	89	4	18
DN100	176	176	600	205	170	108	4	18
DN150	225	225	650	260	225	159	8	18
DN200	271	271	815	315	280	219	8	18

注：安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

閥門流量系數C值

規格DN(mm)	80	100	150	200
流量系數C	900	1200	1800	2300

LSP12R型切斷閥

規格	L1	L2	H1	H2	H3	B	b	D1	D2	n	d
DN200	130	288	450	185	265	200	22	315	280	8	18
DN250	130	288	470	200	385	200	22	370	335	12	18
DN300	130	288	500	220	415	200	22	435	395	12	23
DN350	130	288	530	250	445	250	22	485	445	12	23
DN400	160	366	590	270	480	280	22	535	495	16	23
DN450	160	366	620	300	510	300	24	590	550	16	23
DN500	160	366	650	330	540	350	24	640	600	16	23
DN600	200	460	770	380	620	380	24	755	705	20	25

注：此閥特適用于熱臟發生爐煤氣，安裝時請注意按閥體上標明的介質流動方向安裝，特殊規格、要求訂貨時請注明。

LSP12I型切斷閥

規格	L1	L2	H1	H2	A	B	D1	D2	n	d
DN200	650	335	820	500	300	22	315	280	8	18
DN250	745	380	940	550	360	22	370	335	12	18
DN300	870	450	1050	600	410	22	435	395	12	23
DN350	965	495	1150	640	460	22	485	445	12	23
DN400	1040	520	1250	680	520	22	535	495	16	23

閥門流量系數KV值

規格DN(mm)	200	250	300	350	400
流量系數KV	2300	3500	3900	5500	7400

安裝須知

1、LSP12系列閥門安裝接管時介質流向必須與閥門流向標志一致。

2、閥門安裝時氣缸必須處于垂直狀態。

3、閥門安裝時周圍需留出足夠的操作空間。

4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。

注意事項

1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；

2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。

3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。

4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。

5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。

維護保養

保養項目	閥桿	油霧器	位置開關	閥桿密封圈	閥板密封圈	閥體內腔
保養內容	涂潤滑油	加油	檢查、緊固	檢查、更換	檢查、更換	清灰
保養周期	一周	一周	一月	二月	二月	六月

電控接線圖
