本構方程描述材料變形的基本信息，它用數(shù)學方法整合在熱加工變形條件下材料變形熱力參數(shù)之間的數(shù)量關系，即流動應力與應變、應變速率以及溫度之間的相互關系。材料的本構模型的獲得，通過等溫壓縮、扭轉(zhuǎn)和拉伸等實驗方法獲得材料的應力一應變曲線，并根據(jù)材料的流動應力變化特點和工藝條件的不同，計算得到本構方程。

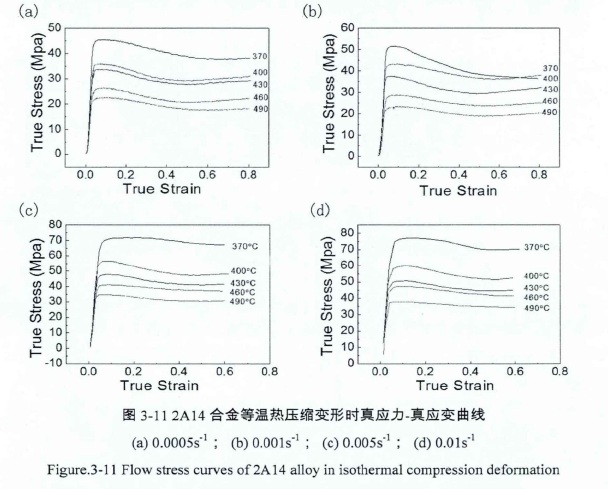

圖3-11所示為擠壓一退火態(tài)2A14合金棒材等溫熱壓縮變形時的真應力一真應變曲線。由圖3-11可見，在溫度為370-490℃，應變速率為0.0005-0.01/s下的變形條件下，合金表現(xiàn)出明顯的穩(wěn)態(tài)流變特征，即流變應力先隨應變的增加而迅速上升，然后進入穩(wěn)態(tài)流變階段，穩(wěn)態(tài)流變應力隨著變形的繼續(xù)進行緩慢下降，而且穩(wěn)態(tài)流變應力隨著變形溫度的升高而降低;在同一變形溫度下，流變應力隨著應變速率的上升而上升，說明在該實驗條件下合金具有正的應變速率敏感性，即溫度越低，應變速率越高，變形越困難。

鳳谷工業(yè)爐集設計研發(fā),生產(chǎn)銷售,培訓指導,售后服務一體化,專利節(jié)能技術應用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
