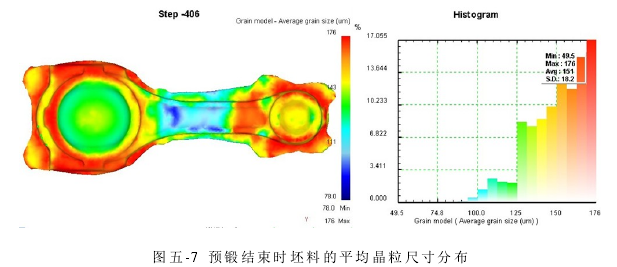

預(yù)鍛結(jié)束時坯料的平均晶粒尺寸分布如圖5-7所示。由圖可知，桿部區(qū)域的晶粒尺寸主要在100~110um之間，晶粒在預(yù)鍛時得到細(xì)化，對于提高連桿的疲勞強(qiáng)度十分有益。小頭部區(qū)域的晶粒也得到細(xì)化，其晶粒尺寸主要在135~145um之間。預(yù)鍛結(jié)束后，還保持初始晶粒尺寸的區(qū)域減小到17.05%，較輥鍛結(jié)束時減少了27.91%。預(yù)鍛結(jié)束后，坯料的整體平均晶粒尺寸為151um,較輥鍛結(jié)束時減小了7um。
