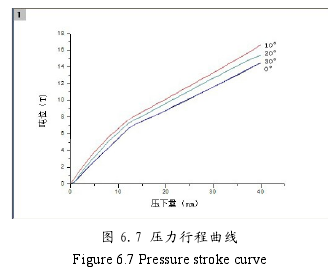

在扭轉鐓粗裝置的推桿處選擇不同的銷釘孔，壓力傳感器可以測量得到 0°（即平砧鐓粗）、10°、20°、30°四個角度的電壓時間曲線，然后選取四十個點根據(jù)公式 6-1計算得出相應的應力值，再繪制出壓力行程圖，如圖 6.7 所示。

雖然扭轉鐓粗由于剪切應力的存在，可以減小鍛件的變形力，但是由于本套裝置下壓力與扭轉力是由同一壓力機輸出，因此就要計算其合力。由圖 6.7 可以看出，當扭轉角度為 30°的時候，下壓力和扭轉推力的合力基本與平砧鐓粗所需的下壓力相等，而當扭轉角度為 10°、20°的時候，下壓力和扭轉推力的合力均大于平砧鐓粗所需的下壓力。而且扭轉角度越小，合力越大，這有可能是扭轉角度越小所需要的扭轉推力就越大，并且減小的變形力較小。
