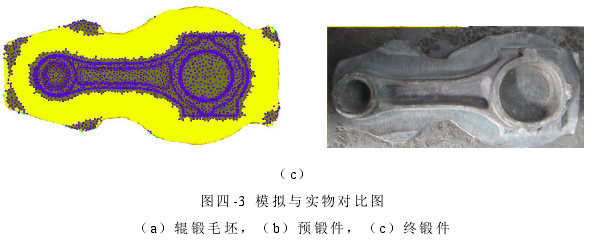

采用原有的} 65 X 157mm毛坯進行模擬，其結果如圖4-3所示?？梢钥闯瞿M所得的各工步的坯料與實際生產中的對應工步的坯料在外形形狀上基本一致，用此坯料進行預鍛和終鍛，預鍛件、終鍛件周圍飛邊的大小和形狀與實際的預鍛件、終鍛件一致。由此可知通過有限元模擬能夠較準確的預測金屬的宏觀流動情況，從而驗證了有限元模型的正確性。另一方面，從圖4-3 C c)看出，終鍛件周圍飛邊較大，材料利用率低，而重新設計的輥鍛工藝減小了下料尺寸，對提高材料利用率有利。
