1.6.3 止回閥

止回閥又稱逆止閥或單向閥，是依靠閥前、閥后流體的壓力差而自動啟閉，是用來防介質倒流的一種閥門。止回閥的閥體上標有箭頭，安裝時必須將箭頭的指示方向與介質流動方向一致。

給水止回閥按閥芯的動作分為升降式和擺動式兩種。這里主要講升降式。

升降式止回閥又稱截門式止回閥，主要由閥蓋、閥芯、閥桿和閥體等零件組成。如圖1-37所示。在閥體內有一個圓盤形的閥芯，閥芯連著閥桿（也可用彈簧代替），閥桿是不穿通上面的閥蓋，并留有空隙，使閥芯能垂直于閥體作升降運動。這種閥門一般應安裝在水平管道上。例如安裝在給水管路上的止回閥，當給水壓力比汽包壓力低時，由于閥芯的自重，再加上汽包內壓力的作用，將閥芯壓在閥座上，阻止水倒流。升降式止回閥的優點是：結構簡單，密封性較好，安裝維修方便。缺點是：閥芯容易被卡住。

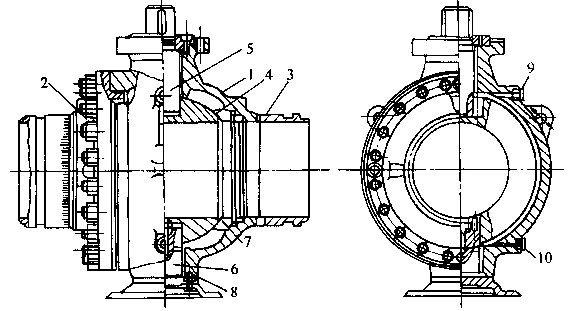

圖1-38 球閥結構示意圖

1—閥體；2—閥體蓋；3—短節；4—閥心；5—上閥桿；6—下閥桿；7—閥座與密封圈；8—軸承；9、10—密封油注入口

1.6.4 球閥

球閥的結構如圖1-38所示，在球形的閥芯上有一個與管道內徑相同的通道，將閥芯相對閥體轉動90°，就可使球閥關閉或開啟。球心上下有閥桿和滑動軸承。閥座密封圈采用高分子材料（尼龍、聚四氟乙烯等），閥座與球心配合形成密封。閥體與球心為鑄鐵結構。球閥按閥芯的安裝方式分為浮動式與固定式，浮動結構的密封座固定在閥體上，球心可自由向左右兩側移動，這種結構一般用于小口徑球閥。關閉時，在介質壓力作用下，球心向低壓移動，并與這一側的閥座形成密封。這種結構屬于單面自動密封，開啟力矩大。固定結構與浮動結構相反，它把閥芯通過上下閥桿和徑向軸承固定在閥體上，而令閥座和密封圈在管道和閥體腔的壓差作用下（或采用外加壓力的方式），緊壓在球體密封面上。它可以實現球體兩側的強制密封。固定結構動作時，球體上的介質壓力由上下軸承承受，外加密封壓力還可暫時卸去，因此啟動力矩小，適用于高壓大口徑球閥。

球閥的結構比較復雜，體積和寬度較大，但高度較低；球閥的動作力矩大，動作時間短，開關速度快，全啟時壓力損失小，密封條件好；而且近年來結構上有很多發展，已經適于制成高壓大口徑的規格。

球閥的驅動方式有電動、氣動、電液聯動和氣液聯動等類型，這些驅動裝置上往往同時配有手動機構，以備基本驅動機構失靈時使用。

1.6.5 旋塞閥

旋塞閥廣泛用于小管徑的燃氣管道，動作靈活，閥桿旋轉90°即可達到完全啟閉的要求，可用于關斷管道，也可以調節燃氣量。無填料旋塞是利用閥芯尾部螺栓的作用，使閥芯與閥體緊密接觸，不致漏氣。這種旋塞只允許用于低壓管道上。

填料旋塞閥是利用填料填塞閥體與閥芯之間的間隙而避免漏氣。這種旋塞可以用在中壓管道上。

油密封旋塞閥的結構如圖1-39所示，油密封保證閥芯的嚴密性，提高抗腐蝕能力，減小密封面的磨損，并使閥芯轉動靈活。潤滑油充滿在閥芯尾部的小溝內，當擰緊螺母時，潤滑油壓入閥芯上特制的小槽內，并均勻地潤滑全部密封表面。這種旋塞閥可以使用在壓力較高的燃氣管道上，并且有啟閉靈活、密封可靠的特點。

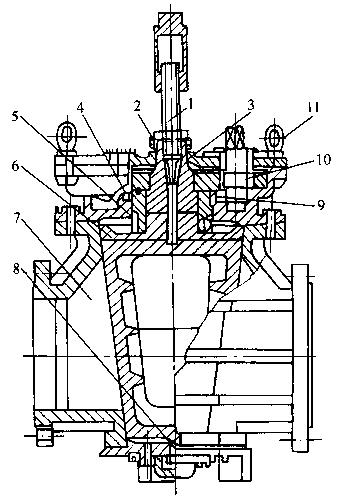

圖1-39 油封旋塞閥結構圖

1—送油裝置；2—指針；3—單向閥；4—O形密封；5—軸承；6—閥塞；7—閥體；8—閥塞調整；
