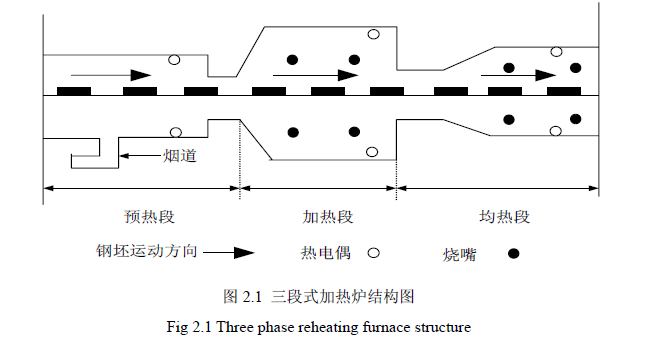

加熱爐爐體在物理上可分為預(yù)熱段，加熱段，均熱段。劃分依據(jù)是各段的加熱作用，段與段之間沒(méi)有明確的界限。鋼坯進(jìn)入加熱爐后經(jīng)預(yù)熱、加熱、均熱達(dá)到軋制目標(biāo)溫度，完成全過(guò)程。預(yù)熱段主要是將剛送進(jìn)爐口的鋼坯預(yù)熱。溫度一般應(yīng)保持在850?1100°C。鋼坯在加熱初期會(huì)因溫差過(guò)大而產(chǎn)生熱應(yīng)力，因此要求控制升溫速度。鋼坯經(jīng)過(guò)預(yù)熱段預(yù)熱后進(jìn)入加熱段，加熱段是加熱爐中最重要的段，鋼坯在加熱段被加熱的程度決定了鋼坯是否能被燒透、爐口能否正常出鋼。一般，溫度應(yīng)保持在1150?1220°C。均熱段主要將鋼坯均勻加熱到1200?1300°C。若均熱段溫度過(guò)高，將出現(xiàn)鋼體打滑現(xiàn)象，溫度過(guò)低，則不能出鋼。這三段的溫度互相耦合，互相影響。另外，進(jìn)入爐口的鋼坯溫度也會(huì)影響鋼坯燒透所需要設(shè)定的溫度，進(jìn)冷坯，則設(shè)定溫度應(yīng)該要高些。進(jìn)熱坯，則設(shè)定溫度應(yīng)低些。燒嘴分布在加熱段、均熱段的側(cè)面爐墻的上下部，而預(yù)熱段為了充分利用能源，沒(méi)有燒嘴加熱。
