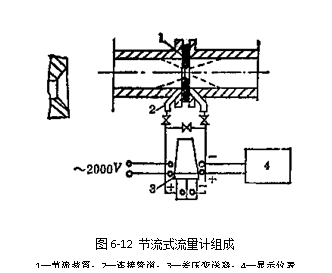

節流式差壓流量計，即用節流裝置測流量，其原理為：在管道內裝設有截面變化的節流裝置（元件），當液體流經節流裝置時，由于流束收縮，其流速發生變化而在節流裝置前后產生靜壓差，稱為差壓。利用此差壓與流量的關系達到檢測流量的目的。該差壓可以直接顯示，也可經差壓變送器轉換成電信號再顯示或累積流量。其組成如圖6-12所示。圖中表明，節流式流量計由下列三個部分組成：

（1）節流裝置。產生與流量有關的差壓。

（2）傳遞部分。用管道將差壓傳遞到差壓計或差壓變送器。

（3）差壓計。顯示、記錄或累積流量，常直接刻度流量標尺。

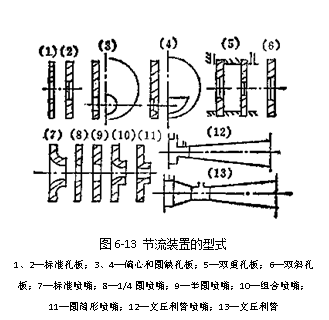

節流裝置是節流式差壓流量計的關鍵元件，常用的節流裝置有孔板、噴嘴及文丘利管。其中用得最多的是孔板，目前已標準化系列統一化了。1976年制定的ISO/5167為正式國際標準。我國也參照國標制定了“流量測量節流裝置國家標準”。其結構形式如圖6-13所示。

節流式差壓流量計流量方程式

流體流經節流裝置——孔板時，在節流裝置前后產生的壓力差Δp與流量之間的關系可用下式表示：

V=μF0

式中  V——體積流量，m3/s；

μ——流量系數；

F0——孔板面積，m2；

ρ——流體的密度，kg/m3；

Δp——壓力差，Pa。

流量顯示儀表

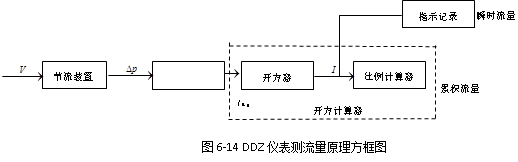

在加熱爐的流量檢測儀表中，廣泛采用單元組合儀表測量流量。DDZ單元組合儀表（電動單元組合儀表）測流量時，是用DBC差壓變送器將差壓信號p1－p2=Δp轉換成電流信號IΔp，將其開方后送到顯示儀表顯示瞬時流量或送到比例積算器顯示出積累流量來。為了補償使用過程中p及T變化所造成的誤差，IΔp在進入開方器前還要使用乘除器補正。它的組成原理見框圖6-14。在節流裝置的安裝時，應嚴格按儀表說明書的安裝規則進行。具體規則可在有關資料或手冊中查到。
