2． 1 二甲基硅油對消泡劑性能的影響

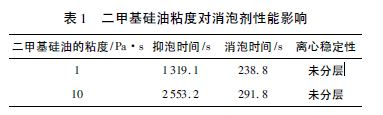

低粘度的二甲基硅油由于其較小的分子量和低表面張力，分散性好，易捕獲已生成的氣泡，消泡性能好，但親水性較強，從而抑泡性能較差; 高粘度的二甲基硅油其分子量較大，易與氣泡膜結合，可以抑制泡沫產生，但流動性較差，不易捕獲已生成的氣泡，消泡性能較差。試驗考察了二甲基硅油為21wt%，疏水氣相二氧化硅為1．4wt%，甲基乙烯基MQ 硅樹脂為1．4wt%，復合乳化劑( HLB為10)為6．3wt%，HPMC 為0．5wt% 的條件下，二甲基硅油粘度對有機硅消泡劑的性能影響，結果如表1 所示。

從表1 可知，有機硅消泡劑的抑泡性能隨著二甲基硅油粘度增大而增強，消泡性能隨著二甲基硅油的粘度增大而減弱，但是消泡性能減弱程度較小。這是由于經乳化后的二甲基硅油因乳化劑的包裹，形成了可以有效阻止油滴聚集的保護膜，并通過攪拌均勻分散在消泡劑乳液中，從而縮小了消泡性能差異。同時二者都具有較好的穩(wěn)定性。綜合考慮消、抑泡性能，選用10 Pa·s 的二甲基硅油。

2． 2 疏水氣相二氧化硅對消泡劑性能的影響

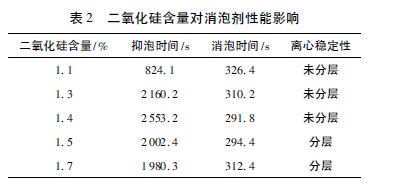

疏水氣相二氧化硅具有高比面積，可以有效結合二甲基硅油增強消泡劑消、抑泡性能，而且其疏水性能可以有效提高消泡劑乳液的穩(wěn)定性。疏水氣相二氧化硅含量對有機硅消泡劑的性能影響如表2所示。

從表2 可知，有機硅消泡劑的消、抑泡性能隨著二氧化硅含量的增加呈先增強后減弱趨勢，當二氧化硅含量為1．4wt% 時，消泡劑具有最優(yōu)性能。當二氧化硅含量高于1．4wt% 時，消泡劑穩(wěn)定性明顯下降，這是由于二氧化硅過多導致無法與二甲基硅油充分潤濕，多余的部分會產生沉降，從而降低了消泡劑乳液的穩(wěn)定性。綜合考慮，疏水氣相二氧化硅的最優(yōu)含量為1．4wt%。
