在鋼結構的基礎施工中，地腳螺栓的埋置是鋼結構廠房施工的一大關鍵，地腳螺栓的埋設精度將直接影響到上部鋼構件安裝的垂直度、方正度精度，特別是埋件下端的懸空時，地腳螺栓的埋設精度控制難度較大。若地腳螺栓的埋置的偏差過大，則會對后期的上部結構施工造成很大的困難。下面介紹一種固定地腳螺栓的好方法。

一、方法特點

采用鋼木混合固定架固定地腳螺栓，在基礎短柱支模、綁鋼筋的同時，用固定架將地腳螺栓精確地固定在設計位置，并和基礎一塊澆筑混凝土。該固定架對保證工程質量和工程進度極為關鍵，在整個施工過程中要經受各種施工荷載的作用，確保其不變形、不移位、不下沉。

二、適用范圍

本法可用于大型鋼結構廠房及鋼骨混凝土結構施工中埋設較大直徑（30 mm以上）、尤其下端懸空的地腳螺栓，操作簡便，能保證地腳螺栓的安裝精度要求。

三、施工工藝

1. 施工測量

（1）根據圖紙要求，對施工現場進行放線、定位。建立40 m測量控制方格網，采取正反兩方向閉合測量，修正成果，以減少平面誤差。在所有建筑物的角點，必須設立橫向、縱向兩個控制界樁，并采取適當的加固措施，避免控制界樁在施工過程中遭破壞。所有橫向、縱向軸線均設立相對固定的定位樁，所有定位樁的頂標高盡量控制在±0.000上10~20 cm，以便日后拉模線、拉尺丈量復核。

（2）沿建筑物周邊每40m左右設立一個臨時水準點。同樣，臨時水準點設立后，亦須經過閉合測量。

2. 地腳螺栓骨架加工

（1）利用12 mm厚木板或竹膠合板按設計尺寸加工成型，畫好螺孔位置，并將螺孔鉆出，螺孔直徑以比地腳螺栓直徑大1mm為宜，制成樣板。這樣，將準確地控制地腳螺栓相對位置，樣板重復利用率高，操作性強，大大提高了制作地腳螺栓鋼骨架的效率。

（2）制作支架，將樣板平放其上，再把地腳螺栓用雙螺母固定在樣板上，將水平、垂直位置調準，用直徑12mm鋼筋將地腳螺栓焊成一個整體骨架，設上下兩道鋼筋環箍，再校正一遍，消除誤差后卸下螺母及樣板，從而牢牢地控制了地腳螺栓的相對位置。

3. 地腳螺栓的埋置

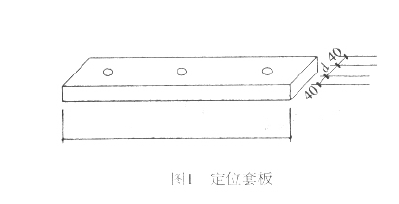

（1）地腳螺栓套板加工地腳螺栓套板的尺寸及套板上的開孔與日后上部結構中柱腳底板的尺寸及開孔應一致。套板采用30mm厚的木板，長度為短柱沿螺栓方向尺寸，寬度為螺栓直徑+80mm，根據節點詳圖所規定的尺寸及開孔位置進行加工（圖1）。開孔直徑應比地腳螺栓直徑大2mm為宜。同時，套板面須用墨線彈出，縱橫軸線穿過該組地腳螺栓的具體位置，以便日后復核。

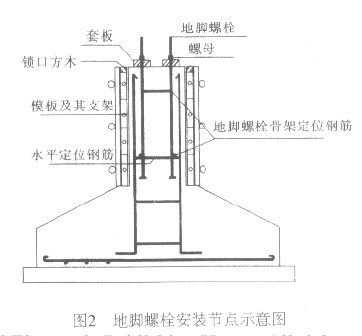

（2）地腳螺栓安裝基礎短柱鋼筋綁扎時，在短柱兩側豎筋上焊接兩根12水平鋼筋，然后利用吊車將地腳螺栓吊入短柱內，使骨架下部環箍置于其上，并保證地腳螺栓的標高符合設計高度。

（3）標高控制支設短柱模板，將地腳螺栓的螺桿由下至上穿過套板，在螺桿上擰上相應的螺母，通過螺母的松緊，調節地腳螺栓的頂部標高，用水準儀測量控制螺栓頂標高，直到與圖紙要求相符合為止。在施工過程中，用水平尺檢測套板及螺桿，必須使套板面處于水平狀態，螺桿處于垂直狀態。

（4）平面位置控制套板及螺栓就位后，須用經緯儀進行復核。將經緯儀架立在需復核的地腳螺栓的軸線控制點上，目鏡瞄準遠端該軸線的另一控制點， 確定目鏡中十字絲中心，即為該軸線位置，然后復核位于該軸線上的每組地腳螺栓與軸線位置關系是否準確，并修正結果。經緯儀復核必須縱、橫兩個方向進行。
