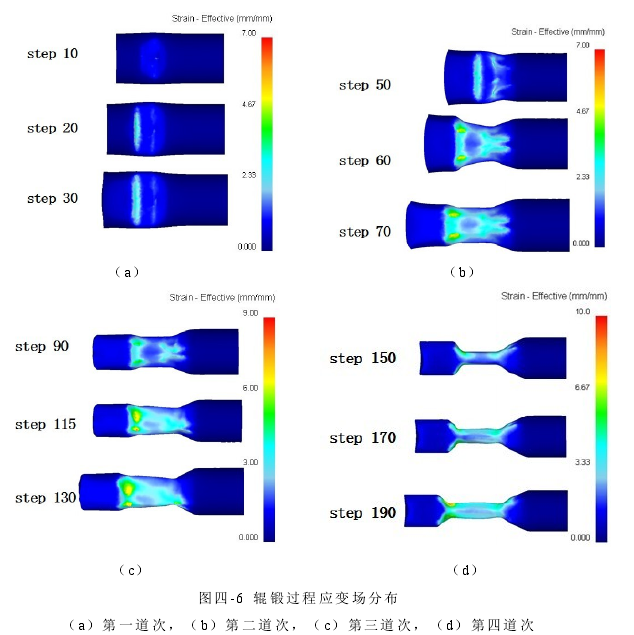

圖4-6為輥鍛過程中應變場分布的分布情況。從圖中可以看出，應變的變化情況與應力變化相對應。隨著輥鍛道次的增加，應變逐漸變大且趨于均勻;在有棱角處，如過渡區交匯的地方會出現等效應變的極大值;經過四道次輥鍛變形后，在應變累加的作用下，桿部的應變值最大且均勻，說明桿部金屬在輥鍛過程中經過了充分發生了塑性變形，這對組織細化起到良好作用。
