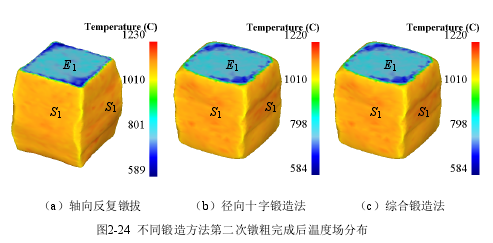

第二次鐓粗完成后坯料的溫度場如圖 2-24 所示，由于前面鍛造方法的相同，因此采用徑向鍛造法和綜合鍛造方法第二次鐓粗后溫度場相同的。由圖可見，由于鐓粗過程中，溫度比較低的上下砧板與坯料兩端反復(fù)的進行接觸，坯料與砧板之間的傳熱速度要比坯料與空氣之間的傳熱速度快，坯料兩端面 E1溫度比較低。在坯料端面 E1的外緣區(qū)域分布著不均勻低溫區(qū)，這與第一鐓粗后的溫度場有所不同。其原因主要是坯料經(jīng)過前面的鍛造后，變形已經(jīng)比較嚴(yán)重，形狀不均勻?qū)ΨQ，造成了第二鐓粗時坯料端面與砧板之間的接觸不均勻，坯料端面的傳熱也產(chǎn)生了偏差。在坯料的側(cè)表面 E1由于沒有與砧板接觸，溫度場分布比較均勻一致。

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
