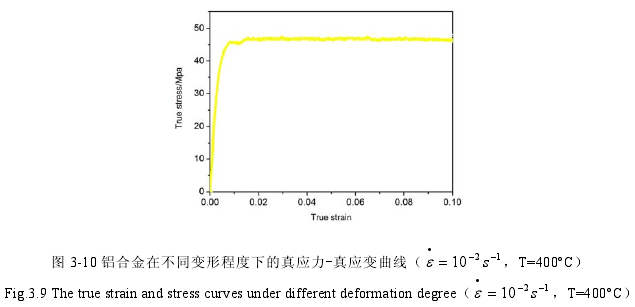

圖3-10所示為在變形溫度T=400℃，應(yīng)變速率s =0.01 s-1，在逐步達(dá)到80%變形程度條件下A1-Zn-Mg-Cu合金的真應(yīng)力一真應(yīng)變曲線。從圖中可以看出段，流變應(yīng)力急速增大，當(dāng)達(dá)到峰值之后，流動應(yīng)力曲線逐漸平穩(wěn)，，在變形的初始階近似直線。

在變形的初始階段，流變應(yīng)力急劇增大，這是因?yàn)槲诲e(cuò)在初始階段的滑移過程中大量增殖，位錯(cuò)塞積，形成大量的位錯(cuò)纏結(jié)和胞狀亞組織。隨著變形程度的增加，直至達(dá)到峰值硬化速率幾乎為零，流變應(yīng)力曲線平穩(wěn)，近似直線，真實(shí)應(yīng)力\應(yīng)變曲線步入穩(wěn)態(tài)階段此階段位的錯(cuò)增殖速度與位錯(cuò)的相消速度達(dá)到動態(tài)平衡，變形程度繼續(xù)增加，而材料的流變應(yīng)力卻不發(fā)生任何變化。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
