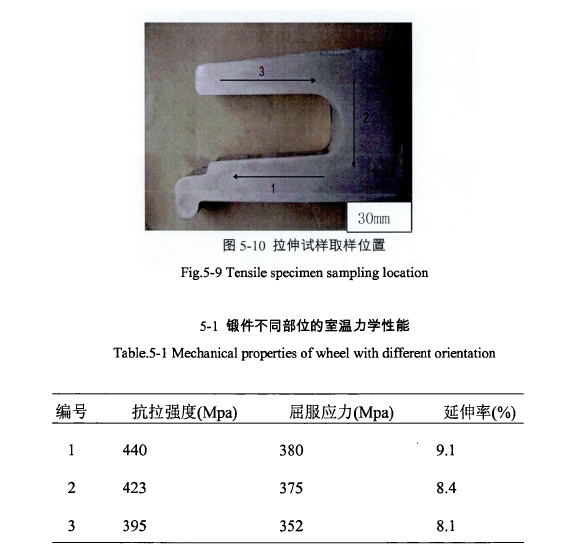

在鍛件不同部位取拉伸試樣觀察其室溫力學(xué)性能。在輪毅中心切開(kāi)取厚度約為40mm刨面，在剖面上進(jìn)行拉伸樣品的取樣。取樣部位如圖5-10所示，每個(gè)拉伸試樣都在鍛件內(nèi)部通過(guò)線(xiàn)切割取樣。拉伸試樣經(jīng)過(guò)500℃固溶2小時(shí)，180℃時(shí)效12小時(shí)后，進(jìn)行室溫力學(xué)性能測(cè)試。

不同部位的性能見(jiàn)表5-1。鍛件杯型外圈的性能最高，鍛件底部的性能較次，杯型內(nèi)圈的性能最差。1號(hào)樣品的抗拉強(qiáng)度、屈服強(qiáng)度和延伸率分別為440MPa,380MPa和9.1%;  2號(hào)樣品的抗拉強(qiáng)度、屈服強(qiáng)度和延伸率分別為395MPa,

352MPa和8.1%; 3號(hào)樣品抗拉強(qiáng)度、屈服強(qiáng)度和延伸率鍛件底部分別為，423MPa, 375MPa和8.4%。相比與擠壓棒材力學(xué)性能均有不同程度的提高，說(shuō)明等溫鍛造是制造高性能鋁合金輪毅鍛件的有效手段。

鳳谷工業(yè)爐集設(shè)計(jì)研發(fā),生產(chǎn)銷(xiāo)售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專(zhuān)利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢(xún):0510-88818999
