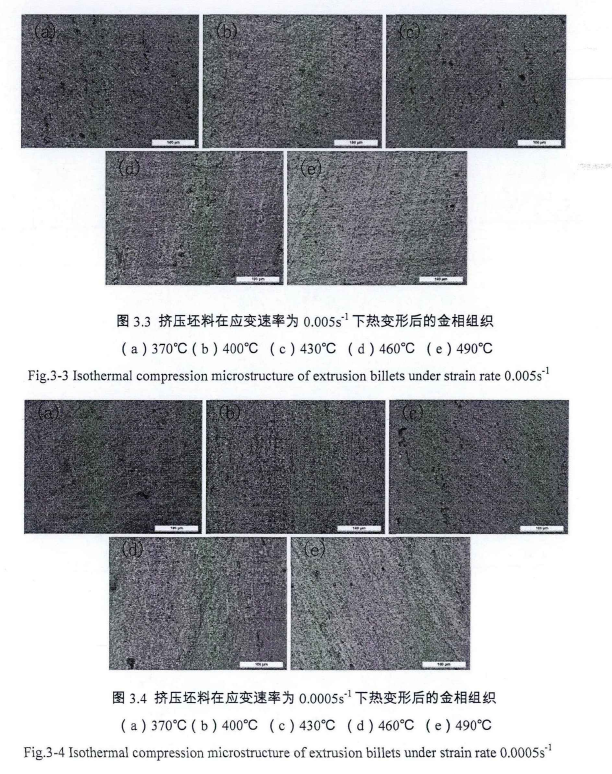

圖3.3和圖3.4分別為擠壓變形態(tài)坯料在不同變形條件下的等溫壓縮變形組織。等溫壓縮變形溫度范圍為370℃-490℃，圖3.3等溫壓縮應(yīng)變速率為0.005/s圖3.4等溫壓縮應(yīng)變速率為0.0005/s。通過圖3.3和圖3.4的對比，在變形溫度范圍為370℃-490℃時，應(yīng)變速率的變化對微觀組織的影響不敏感。在應(yīng)變速率范圍為0.0005/s-0.005/s內(nèi)，變形溫度在460℃以下時，沒有觀察到明顯的再結(jié)晶組織;變形溫度超過460℃，觀察到白色條帶，熱變形過程發(fā)生了少量動態(tài)再結(jié)晶。這是由于擠壓坯料本身位錯密度較高，位錯來不及回復(fù)，當(dāng)溫度較高時誘發(fā)動態(tài)再結(jié)晶。說明在降低的應(yīng)變速率范圍內(nèi)，2A14合金的動態(tài)再結(jié)晶行為對溫度的敏感性高于對速度的敏感性。

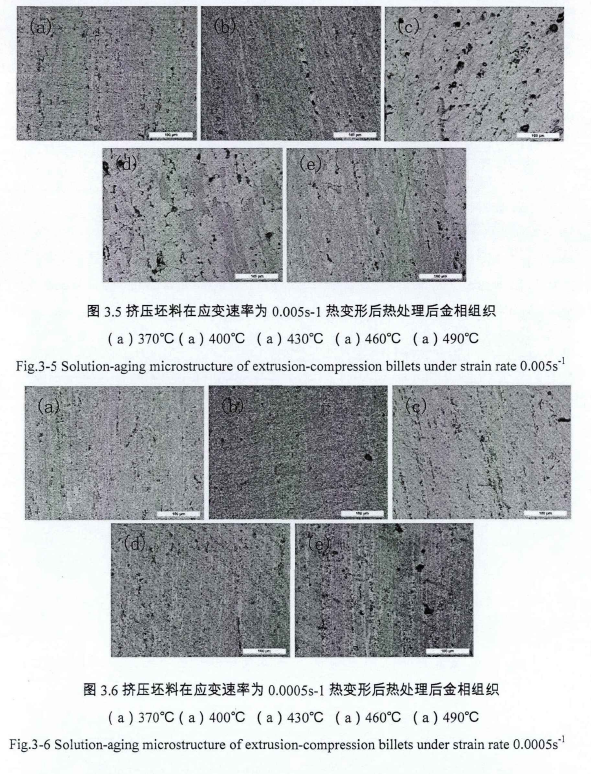

圖3.5和圖3.6分別為擠壓變形態(tài)坯料在不同變形條件下等溫壓縮變形后固溶時效組織(500℃固溶2小時，180℃時效12小時);時效溫度180℃。等溫壓縮變形溫度范圍為370℃-490℃ ,圖3.5等溫壓縮應(yīng)變速率為0.005/s，圖3.6等溫壓縮應(yīng)變速率為0.0005/s。在應(yīng)變速率較高條件下(0.005/s)進(jìn)行等溫壓縮后，經(jīng)過固溶時效后金屬基體觀察到大量再結(jié)晶組織，再結(jié)晶的形成伴隨著粗大的析出相，見圖3.5(c)和圖3.5(d)。此時，擠壓過程形成的加工流線被完全破壞。在應(yīng)變速率較低條件下(0.0005/s)進(jìn)行等溫壓縮后，經(jīng)過固溶時效后發(fā)生了少量條狀再結(jié)晶，見圖3.6(c)至圖3.5 (e)，但其擠壓變形組織未被破壞。

綜合分析擠壓變形態(tài)坯料的熱變形顯微組織，由于擠壓后位錯密度較高，存在較高的形變儲能。在熱變形溫度較高時，可能發(fā)生部分動態(tài)再結(jié)晶。而在后續(xù)的固溶時效過程中，由于大量位錯胞的遺傳，析出相在位錯胞上聚集。當(dāng)應(yīng)變速率較高時，合金的再結(jié)晶速度高于其回復(fù)速度，易于誘發(fā)靜態(tài)再結(jié)晶形核長大;而應(yīng)變速率較低時，合金的再結(jié)晶速度低于其回復(fù)速度，可以有效地降低靜態(tài)再結(jié)晶程度。

鳳谷工業(yè)爐集設(shè)計研發(fā),生產(chǎn)銷售,培訓(xùn)指導(dǎo),售后服務(wù)一體化,專利節(jié)能技術(shù)應(yīng)用,每年為企業(yè)節(jié)省40%-70%的能源成本,主要產(chǎn)品加熱爐,工業(yè)爐,節(jié)能爐,蓄熱式爐,垃圾氣化處理設(shè)備，歡迎致電咨詢:0510-88818999
